삼성 창문형 에어컨 자가 설치 방법 및 주의사항(21년 모델)

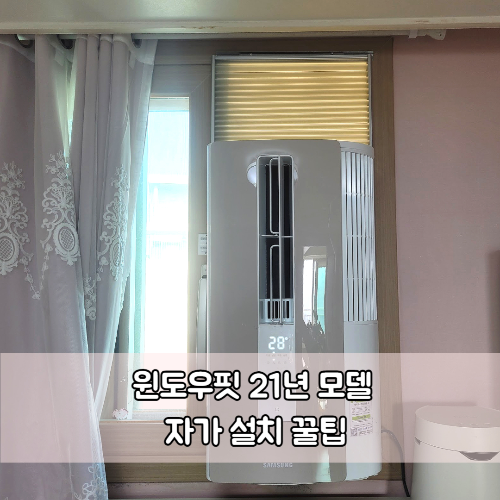

아이들 방에 삼성 창문형 에어컨 윈도우핏을 설치해서 사용하고 있어요. 방의 면적이 작다 보니 거실보다 방이 훨씬 빨리 시원해져서 더운 날 밤에도 편안하게 숙면할 수 있어요. 오늘 지난해 사용 후 분리하여 보관하던 윈도우핏을 다시 설치해 주었는데요. 설치방법이 헷갈리는 부분이 있어서 삼성전자서비스 공식 동영상을 보면서 설치했어요. `21년 삼성 창문형 에어컨 설치 방법 알려드릴게요.



21년 삼성 창문형 에어컨 설치방법 및 주의사항

1. 창문형 에어컨 설치 환경 확인

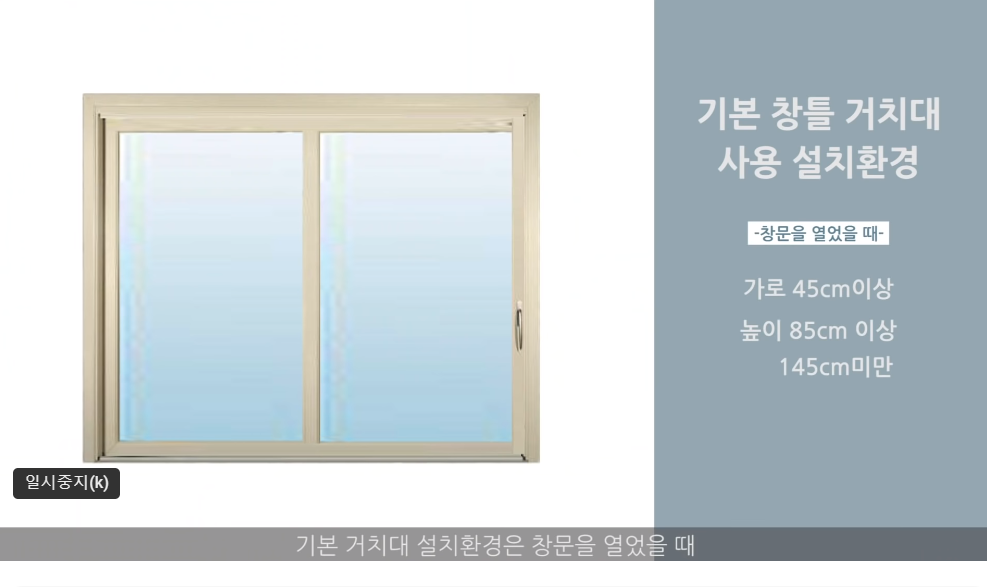

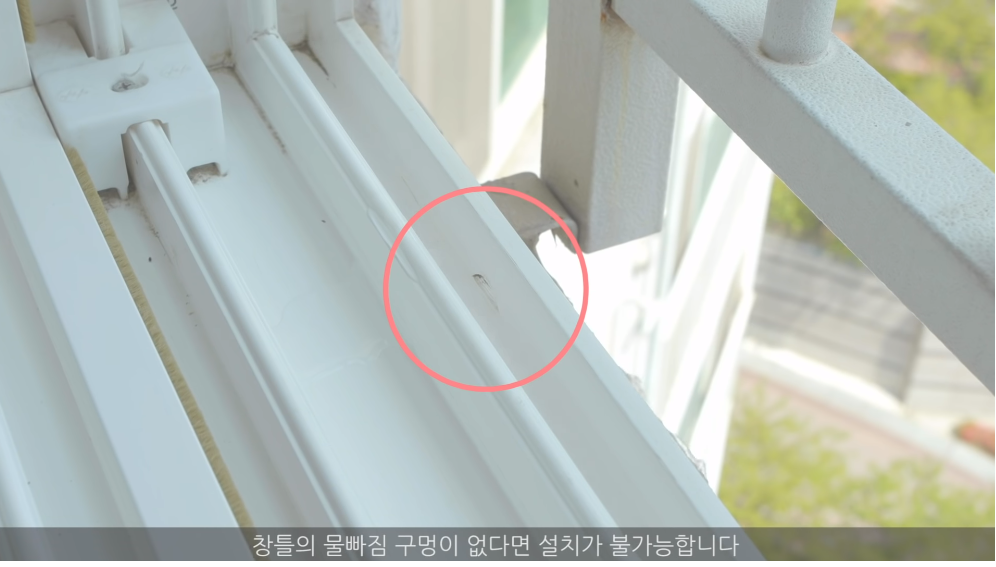

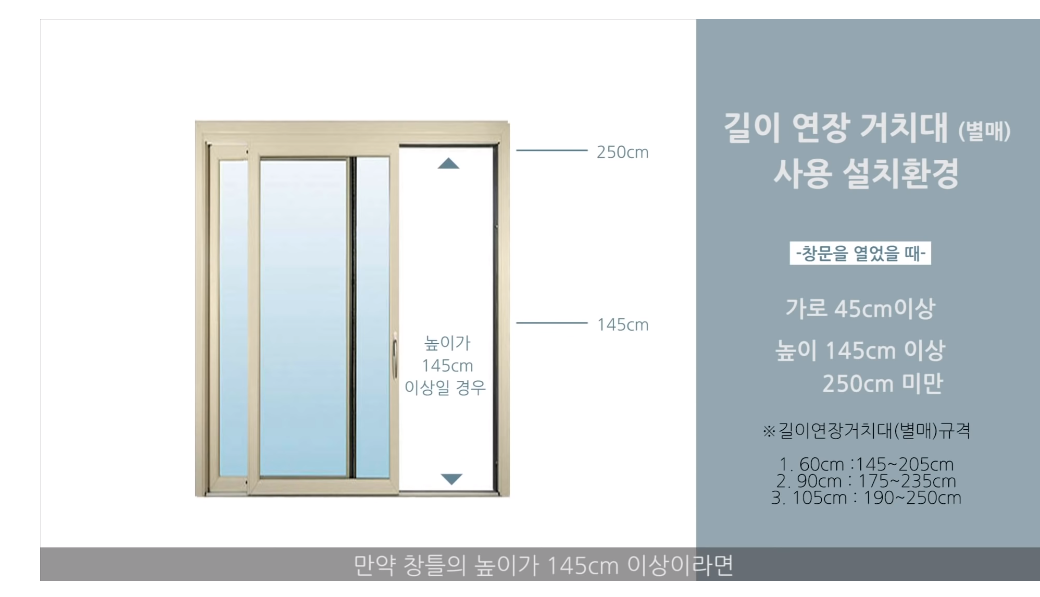

창문형 에어컨을 이동 설치한다면 설치 환경이 맞는지 확인해보세요. 창문을 열었을 때 가로 45 cm 이상, 세로 85 cm 이상 145 cm 미만이어야 하고, 길이가 짧다면 연장거치대를 통해 최대 250 cm까지 설치할 수 있어요. 창틀의 물 빠짐 구멍이 없다면 설치가 불가능합니다.



2 창문 거치대 설치하기

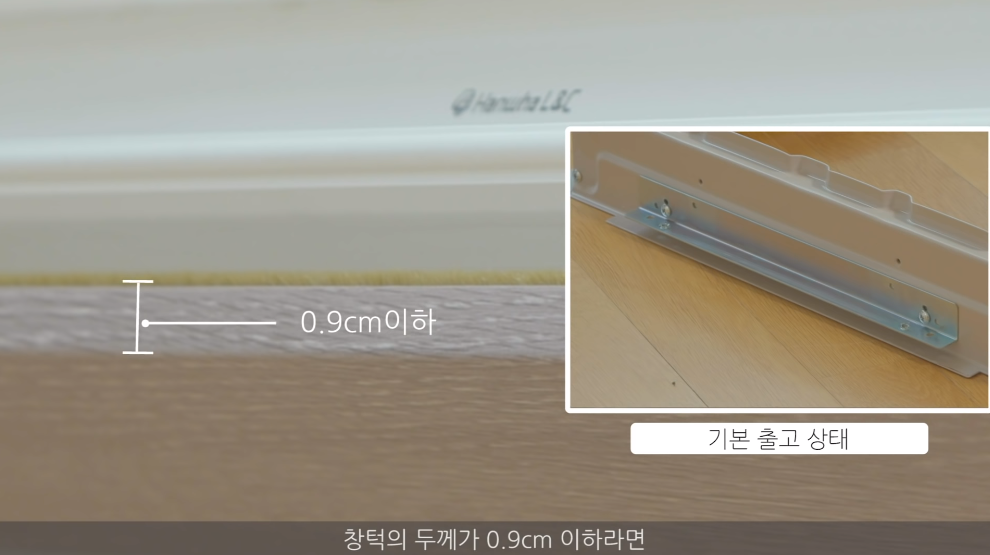

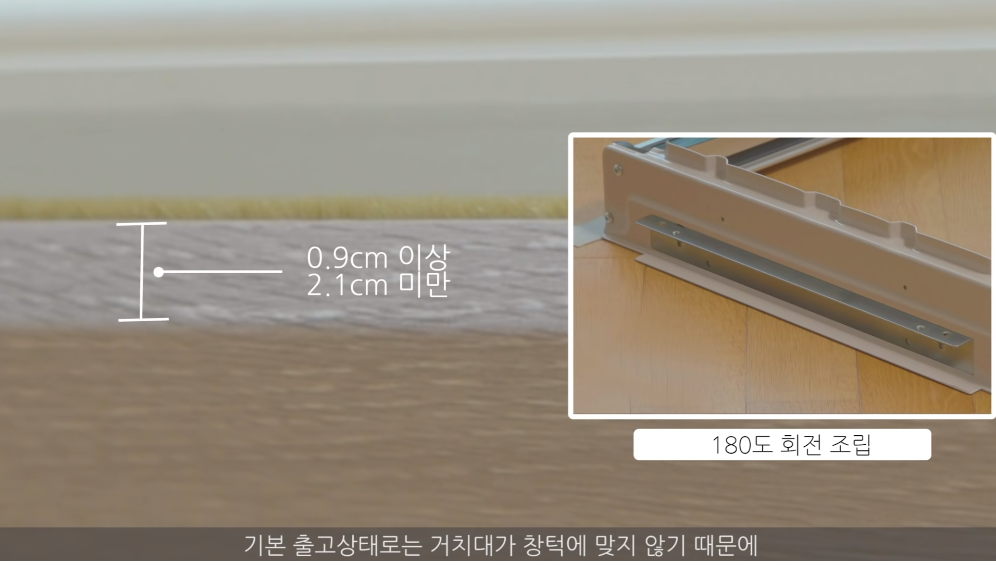

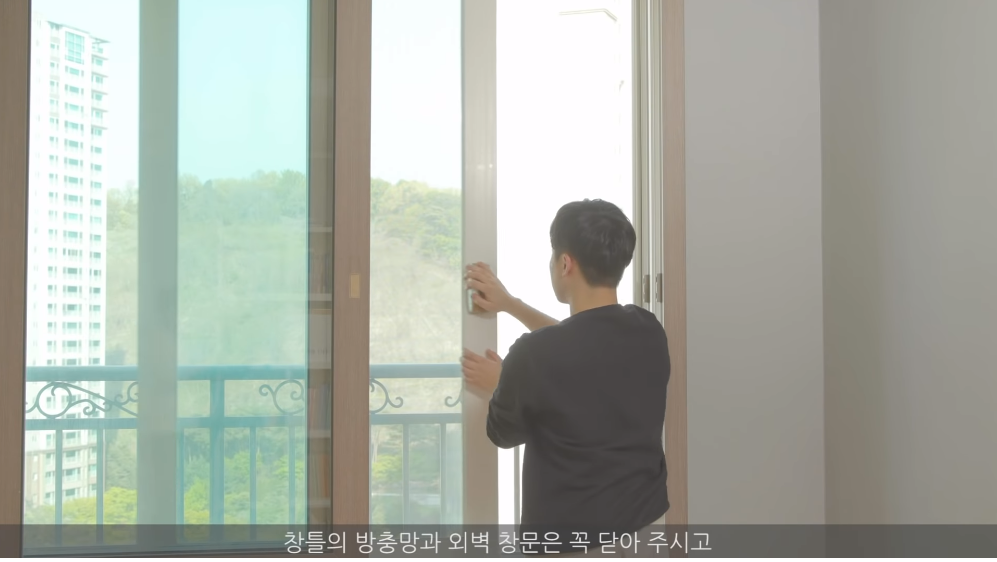

방충망과 외벽 창문은 꼭 닫고, 보호장갑을 착용합니다. 창턱의 두께가 0.9 cm 이하라면 거치대 기본 출고 상태로 설치할 수 있어요. 창틀의 두께가 0.9 cm~2.1 cm 상단 및 하단 거치대 조임판 2개의 나사를 분해해 180도 회전시켜 조립해야 합니다.

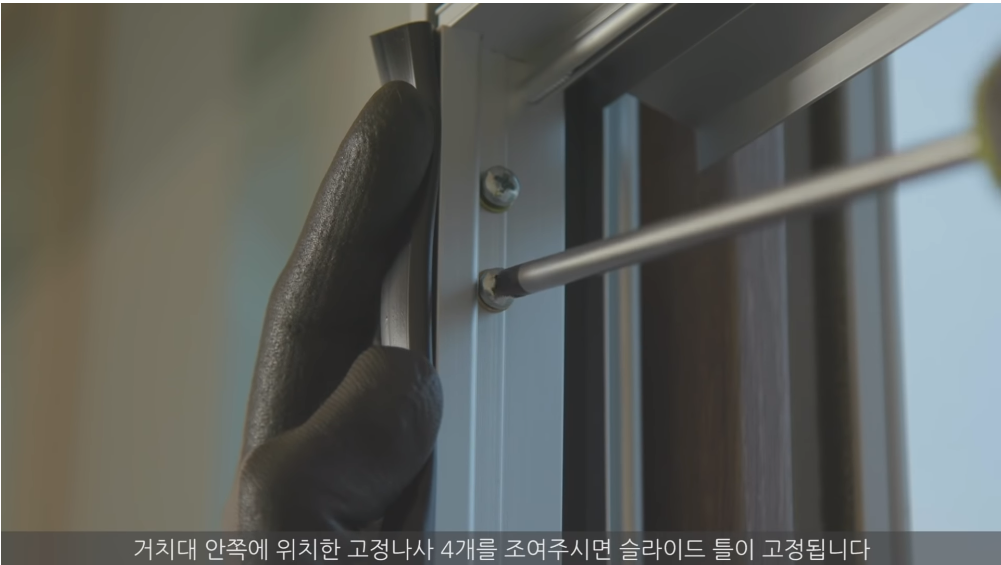

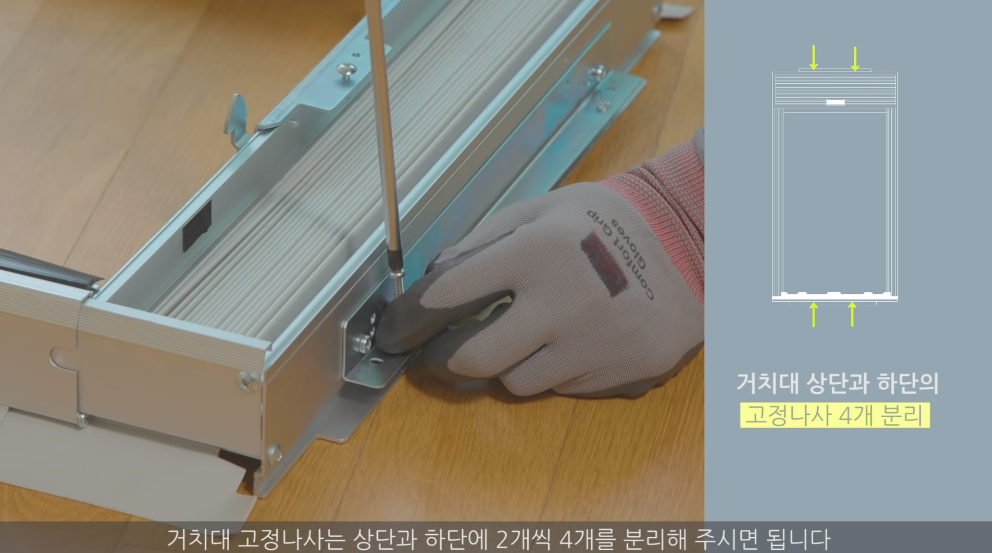

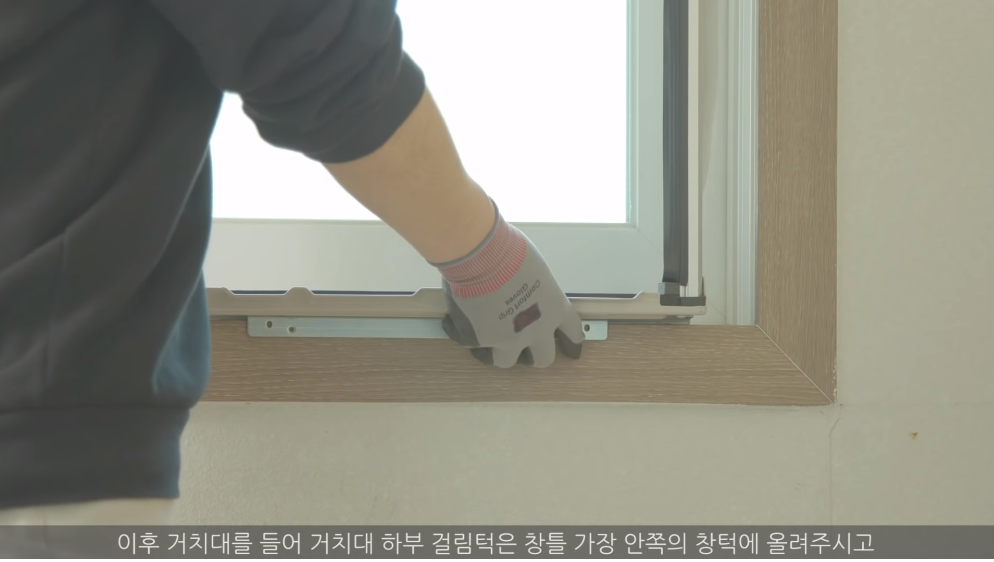

거치대의 고정나사를 모두 분리해 주세요.  거치대를 들어 거치대 하부 걸림턱을 창틀 가장 안쪽에 올리고 거치대 상부 걸림턱은 거치대 슬라이드틀을 올려 창틀 상단에 맞게 위치한 후 거치대 안쪽에 위치한 고정나사 2개를 조여주시면 슬라이드틀이 창틀에 고정됩니다.

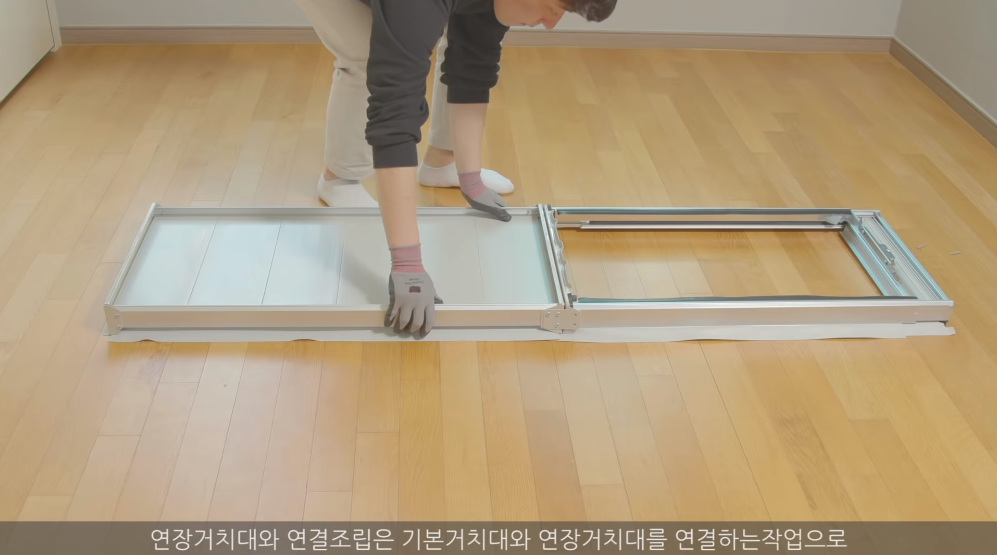

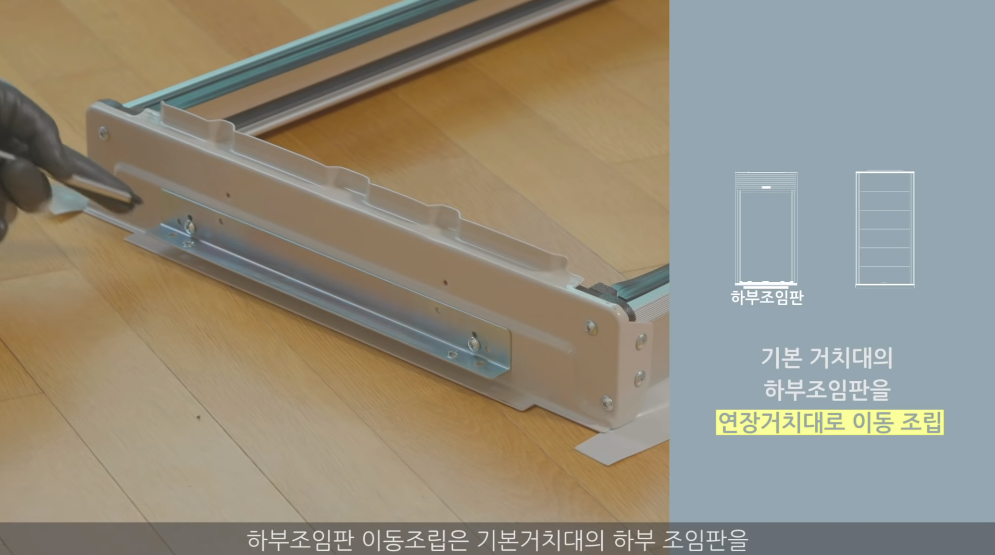

창틀의 높이가 높아 연장거치대를 사용해 설치할 경우 하부조임판의 이동 조립과 연장거치대와의 연결조립이 필요합니다. 하부조임판 이동조립은 기본거치대의 하부조임판을 연장거치대의 하단부로 옮겨서 조립하는 작업으로 기본거치대 하부조임판 고정나사 2개를 분리한 후 분리한 하부조임판을 연장거치대 하단부로 옮겨서 조립해 주시면 됩니다. 연장거치대와 연결조립은 기본거치대와 연장거치대를 연결하는 작업으로 기본거치대 하단 양쪽 측면에 위치한 고정나사 4개를 분리하고 기본거치대와 연장거치대를 결합한 후 체결홀에 고정나사 4개를 체결해 주세요. 그 후 연장거치대에 포함된 고정나사 2개를 기본거치대 하단면에 체결하시면 연결조립이 완료됩니다. 거치대를 들어 거치대 하부 걸림턱을 창틀 가장 안쪽의 창턱에 올려주시고 거치대 상부 걸림턱은 거치대 슬라이드틀을 올려 창틀 상단에 맞게 위치시킨 후 거치대 안쪽에 위치한 고정나사 2개를 조여주시면 설파이드틀이 창틀에 고정됩니다.



3. 창문 거치대 설치

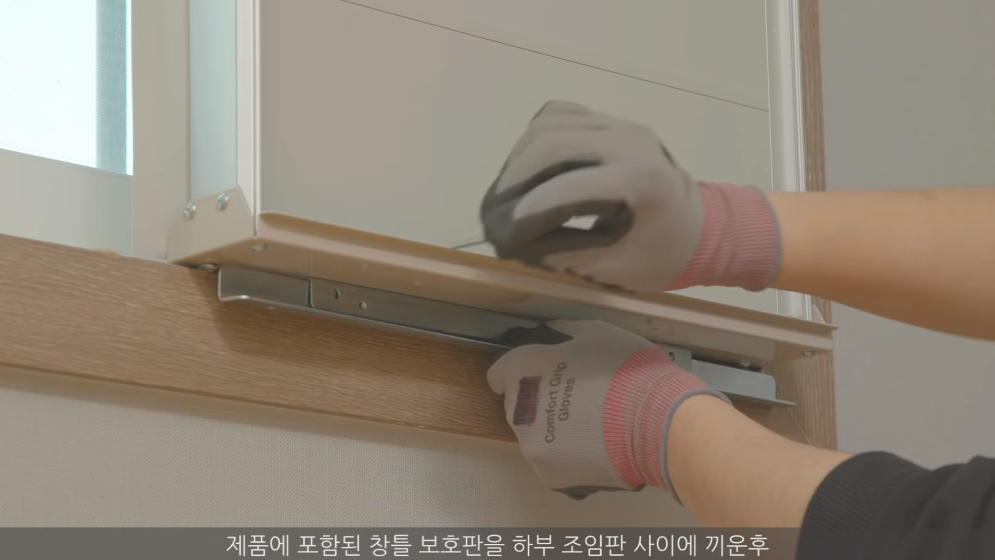

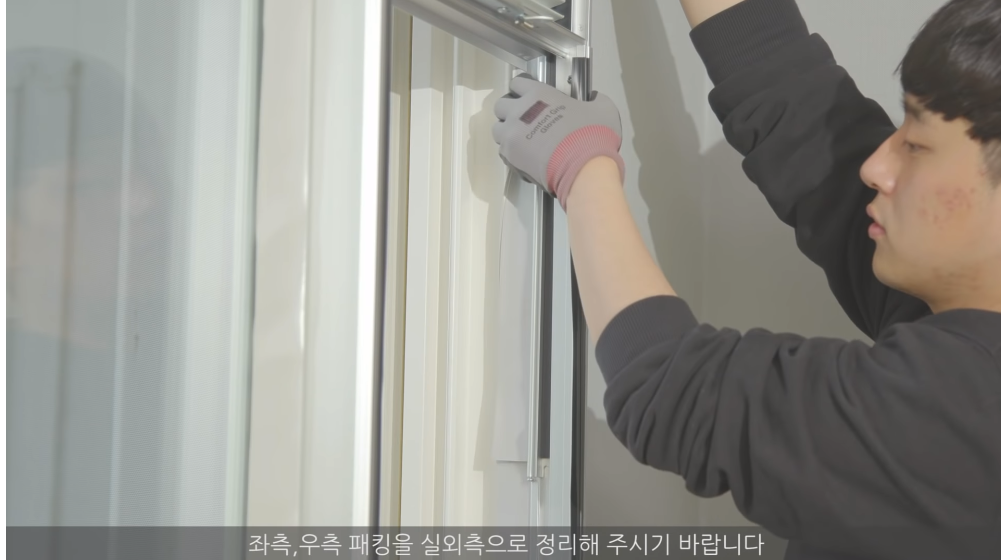

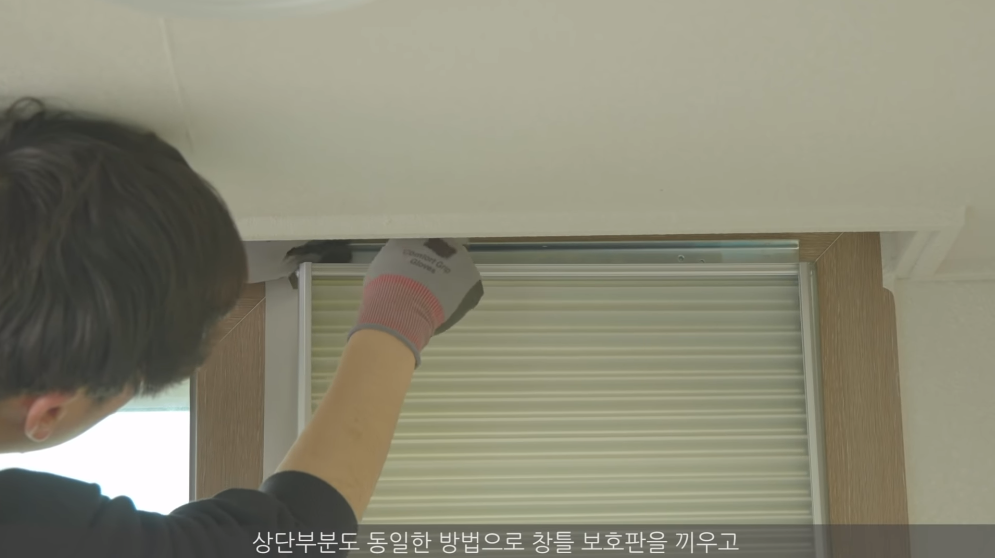

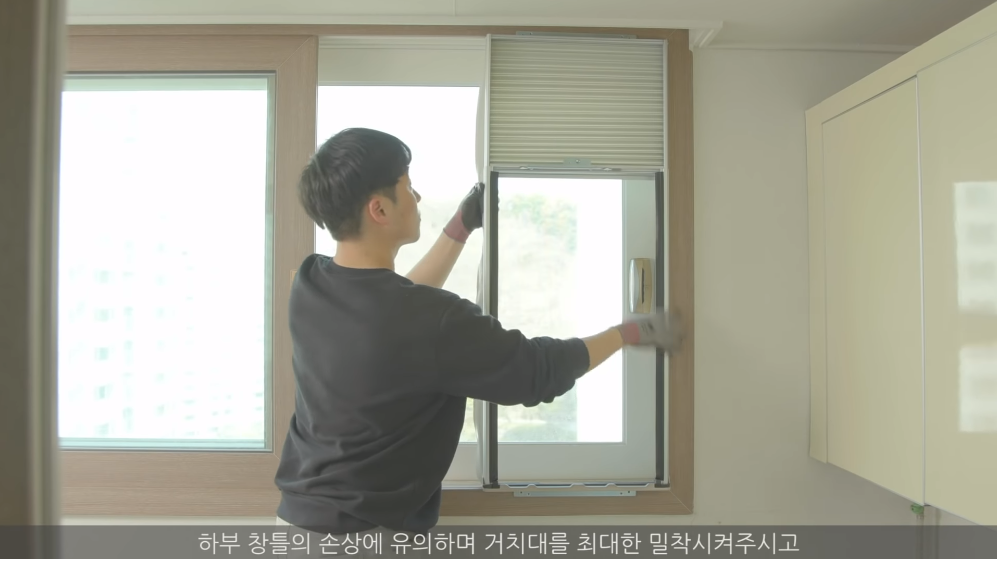

거치대를 최대한 밀착시켜 주시고 패킹은 실외 측으로 정리해 주세요. 창틀 보호판을 하부 조임판 사이에 끼운 후 거치대 고정나사 2개로 이용해 체결합니다. 창틀 보호판은 거치대 밖으로 나오지 않도록 유의해 주시고 상단부분도 동일한 방법으로 창틀 보호판을 끼우고 거치대 고정나사 2개를 체결하여 설치합니다. 기본거치대 상단 좌, 우측 옆면에 보이는 나사구멍에 맞춰 가드바를 조립해 주시면 됩니다.



4 단열재 부착 및 에어컨 고정

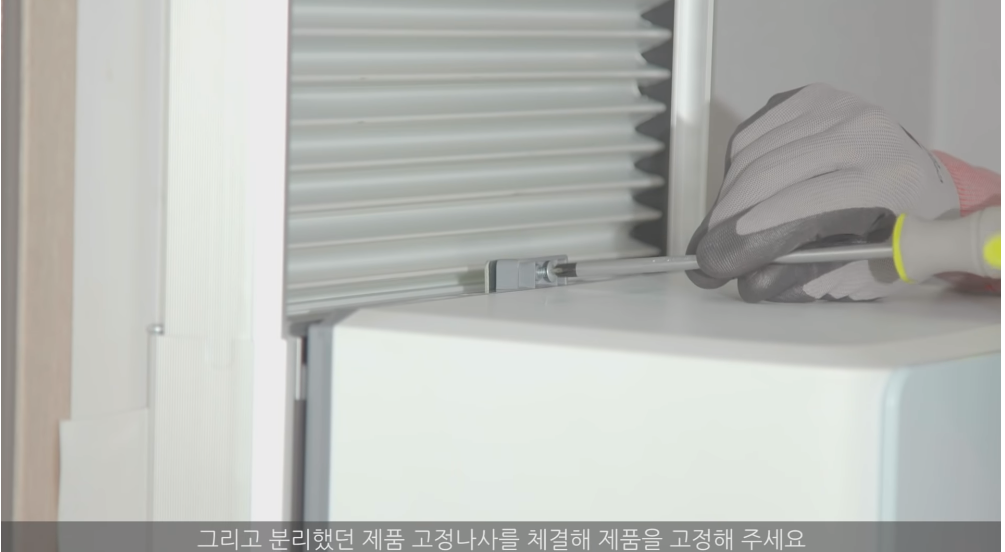

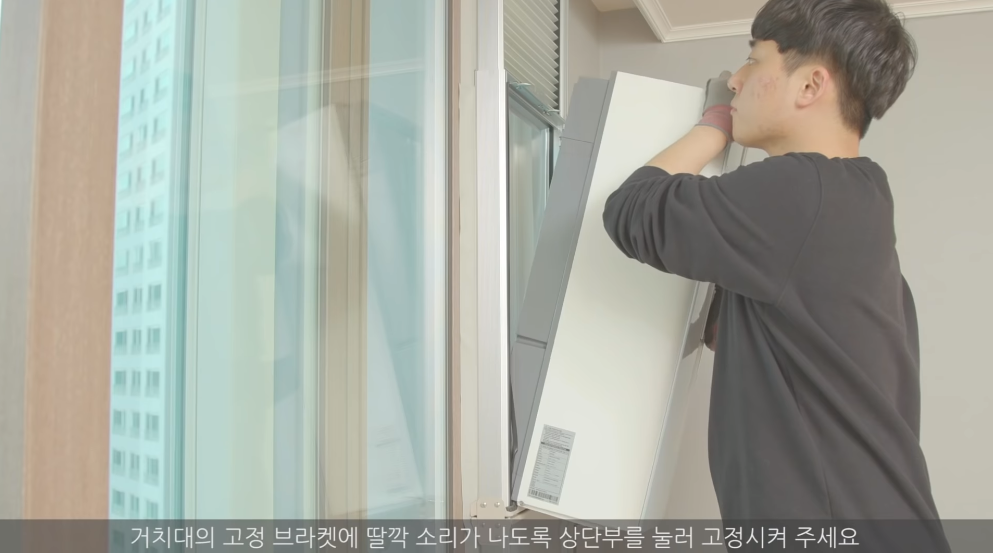

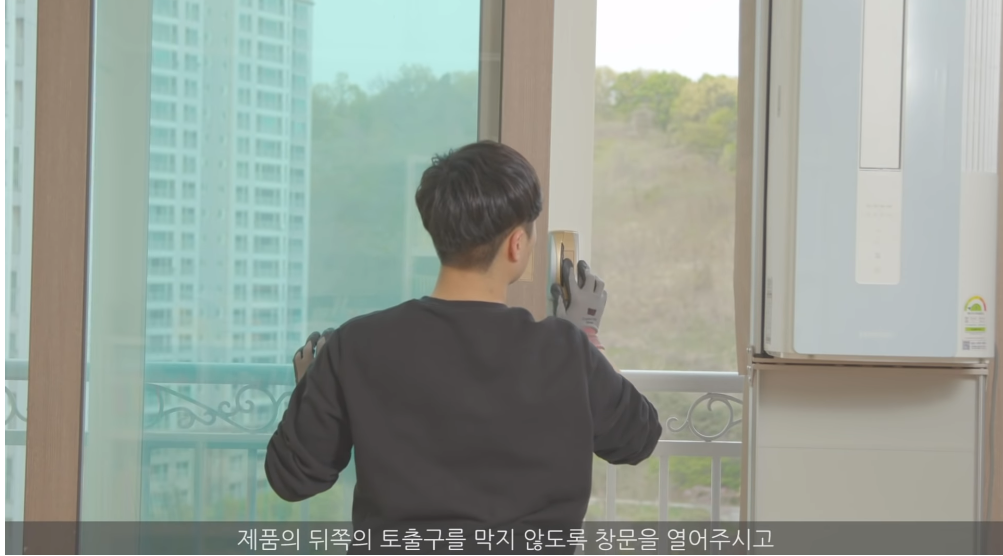

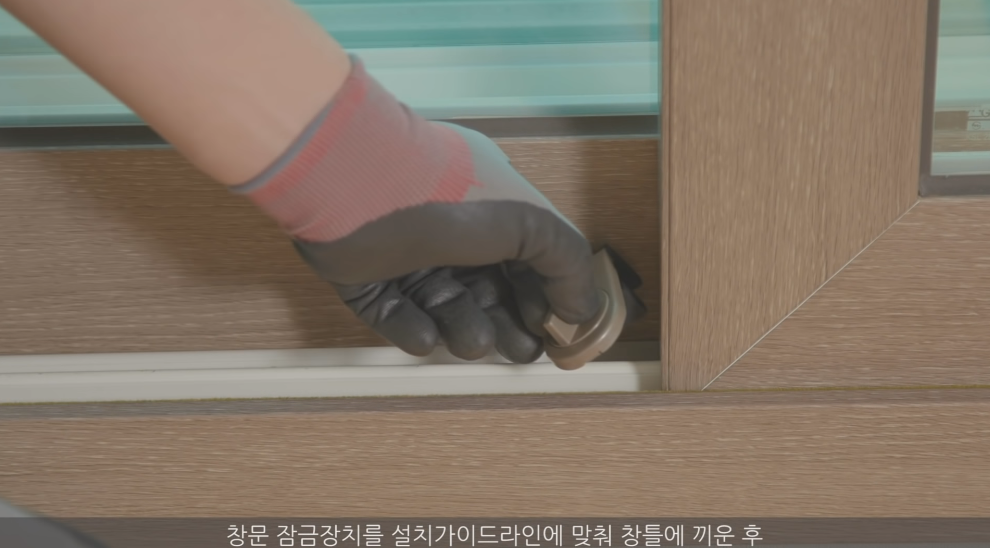

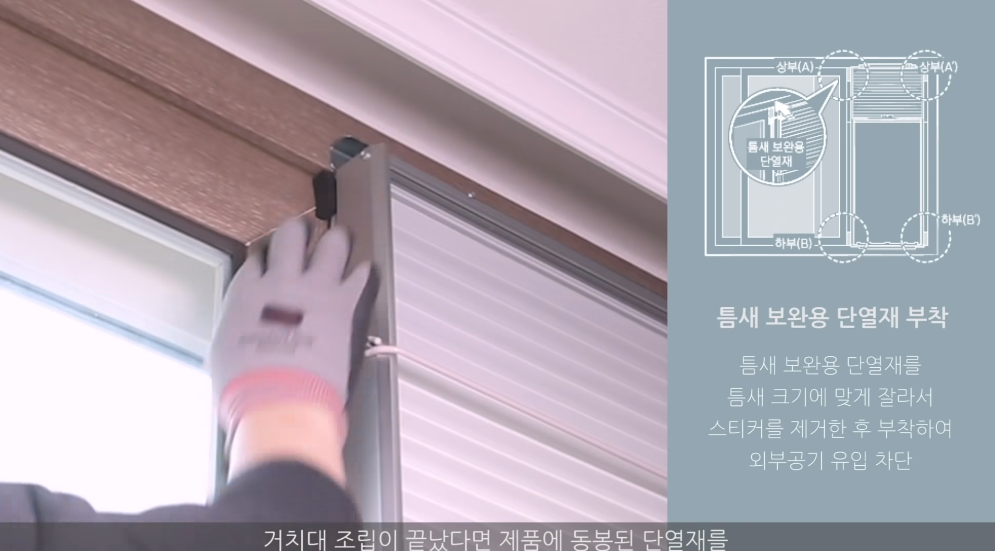

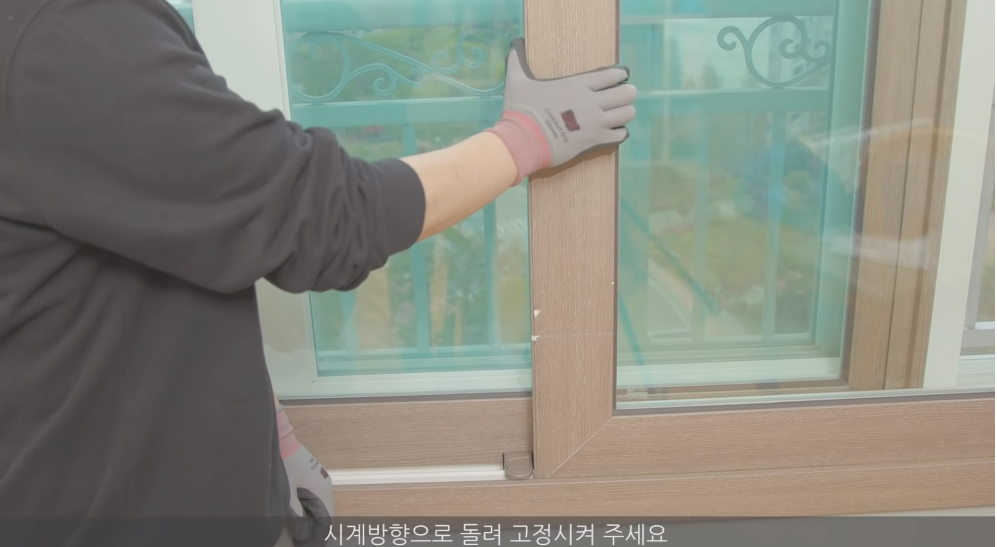

단열재를 거치대 상부와 하부 틈새와 주름판 측면에 부착해 외부 공기 유입을 차단해 주세요. 거치대에 위치한 제품 고정나사를 미리 풀어준 후 제품을 들어 하단부터 안쪽 끝까지 밀어 넣은 후 거치대의 고정 브래킷에 딸깍 소리가 나도록 상단부를 눌러 고정시킵니다.  제품 고정나사를 체결해 제품을 고정해 주세요. 창문을 열어주시고 창문 잠금장치를 설치가이드라인에 맞춰 창틀에 끼운 후 시계방향으로 돌여 고정시킵니다.



삼성전자에서 제공하는 21년형 창문형 에어컨 설치가이드를 확인하면 쉽게 조립할 수 있어요. 안전하게 설치하시고, 시원한 여름이 되시길 바라요.



[삼성 벽걸이(창문) 에어컨] 창문형 에어컨 설치 방법을 알려주세요. | 삼성전자서비스

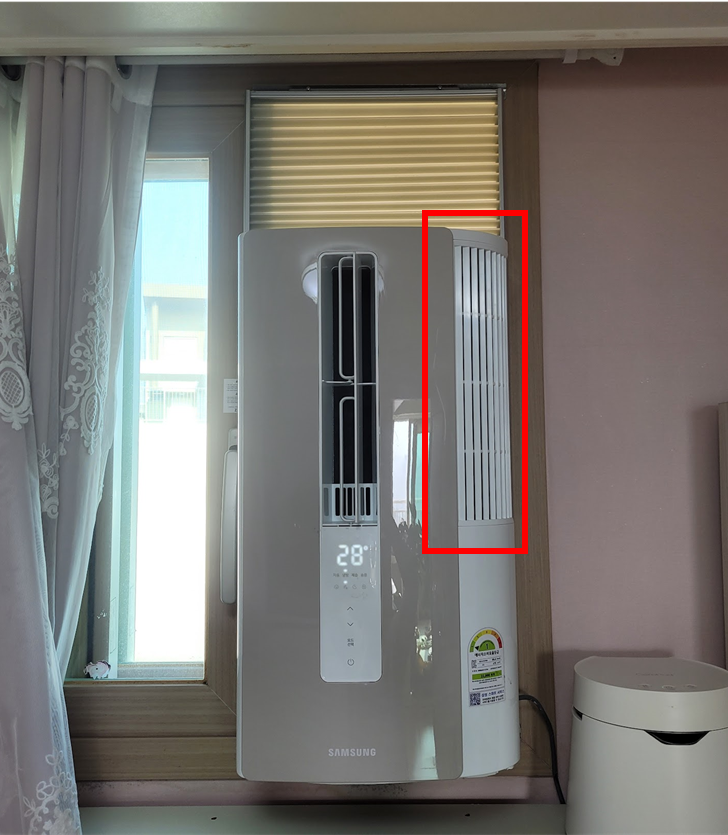

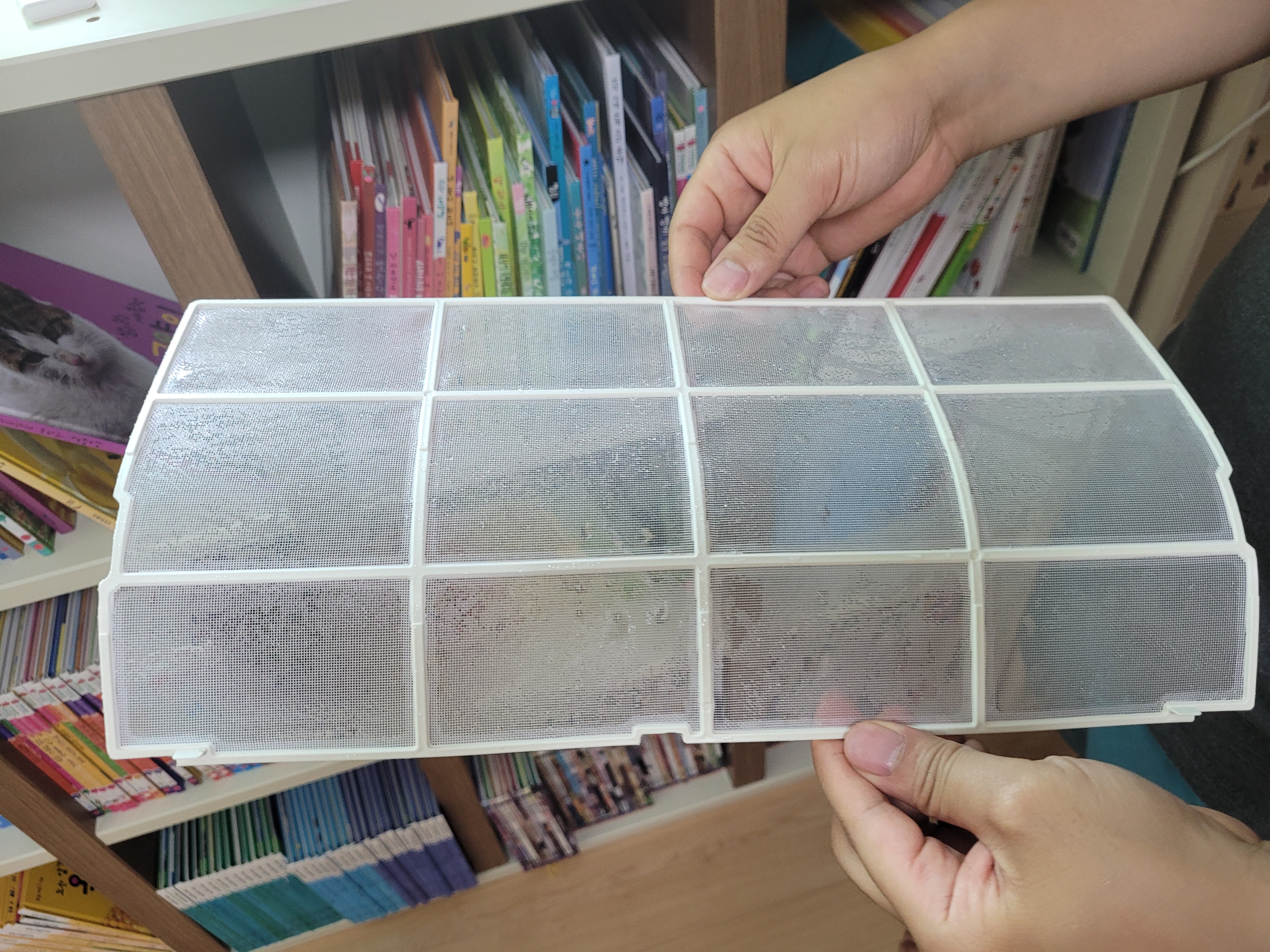

아참, 지난번 분리 시에 청소를 안 했더니 필터에 먼지가 많더라고요. 사용 전에 에어컨 우측에서 필터를 때서 청소하고 사용하시면 더 쾌적하게 사용하실 수 있습니다:)







윈도우핏 22년 모델 설치방법이 궁금하시다면 아래 포스팅을 참고해주세요:)
